تست IV-Curve
شرکت آسمان رصد هادی، خدمات تست منحنی عملکرد یا IV-Curve را بصورت پنلی و استرینگی در مراحل تحویل گیری پنل پیش از نصب ، در مرحله کامیشنینگ و راه اندازی و در طی دوران بهره برداری نیروگاه خورشیدی با استفاده از تجهیزات مدرن و بروز ارایه می دهد.
آشنایی بیشتر با تست IV-Curve
تست IV-Curve در نیروگاه‌های خورشیدی: تحلیل عملکرد الکتریکال پنل‌های خورشیدی
🔍 مقدمه
تست IV-Curve یا منحنی جریان-ولتاژ یکی از ابزارهای ارزیابی عملکرد پنل‌های خورشیدی است. این تست امکان بررسی دقیق رفتار الکتریکی پنل‌ها را در شرایط واقعی فراهم می‌کند و به عنوان تست مکمل ترموگرافی هوایی و تست EL نقش مهمی در تشخیص عیوب، شناسایی عوامل کاهش راندمان و بهینه‌سازی سیستم دارد.
⚙ مفهوم منحنی IV چیست؟
منحنی IV رابطه بین جریان خروجی (I) و ولتاژ تولیدی (V) پنل خورشیدی را در شرایط مختلف نوری نشان می‌دهد. این نمودار شامل نقاط کلیدی زیر است:
– Voc (ولتاژ مدار باز): بیشترین ولتاژ زمانی که جریان صفر است
– Isc (جریان اتصال کوتاه): بیشترین جریان زمانی که ولتاژ صفر است
– MPP (نقطه توان ماکزیمم): نقطه‌ای که حاصل‌ضرب جریان و ولتاژ بیشترین مقدار را دارد
🧪 روش انجام تست IV-Curve
برای رسم منحنی IV، جریان و ولتاژ پنل تجهیز مربوطه به پنل یا استرینگ متصل شده ، همزمان دمای پنل و تابش اندازه گیری و ثبت می شوند سپس در نقطه کار های مختلف جریان و ولتاژ ثبت شده و پس از اعمال ضرایب اصلاحی مقادیر اندازه گیری شده به شرایط STC (Standard Test Condition) ارجاع داده می شوند.
– دستگاه تست IV-Curve قابل حمل به همراه تجهیزات مربوط به سنجش دمای پنل و تابش
🛠 کاربردهای تست IV-Curve
- تشخیص پاره ای ازعیوب پنل ها و افت راندمان
- مقایسه با منحنی مرجع کارخانه: برای بررسی انحراف عملکرد واقعی
- پایش دوره‌ای نیروگاه: جهت نگهداری پیشگیرانه و افزایش عمر سیستم
- ارزیابی نصب صحیح: بررسی صحت اتصال‌ها و کاهش تلفات ناشی از نصب اشتباه

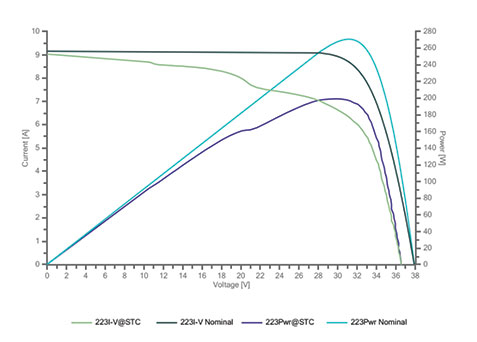

📈 تحلیل نتایج تست
پس از انجام تست، منحنی به‌دست‌آمده با منحنی مرجع مقایسه می‌شود. انحراف از شکل استاندارد می‌تواند نشان‌دهنده موارد زیر باشد:
– کاهش ولتاژ یا جریان به دلیل سایه‌اندازی یا آلودگی سطح پنل
– افت توان ناشی از دمای بالا یا اتصال ناقص
– وجود سلول‌های معیوب یا لحیم‌کاری ضعیف
و …
📌 نکات اجرایی مهم
– تست باید در شرایط نوری پایدار انجام شود ، میزان تابش (Irradiance) توسط دستگاه IV-Curve در خلال انجام تست ثبت می شود.
– دمای پنل توسط سنسور تماسی مربوطه برای هر تست اندازه گیری و ثبت می شود.
– این تست هنگام تحویل و به صورت دوره‌ای (مثلاً هر ۶ ماه) توصیه می‌شود.
– این تست برای پنل‌های خورشیدی جدید با بازدهی بالای 19% تجهیزات خاصی را نیاز دارد زیرا بالا بودن جریان هجومی پنل حین تست ، سبب آسیب شدید به دستگاه های عادی خواهد شد.
پارامتر های الکتریکی پنل های خورشیدی توسط این تست اندازه گیری می شوند که عبارتند از:
Maximum Power
Open Circuit Voltage
Short Circuit Current
Fill Factor
and …
